鶴管技術說明與三步梯的使用？汽車裝車鶴管\AL1412\稀氨水\0.4-0.65MPa\汽車\304汽車裝車鶴管\AL1412\氨回收現場\稀氨水\0.4-0.65MPa\汽車\304\DN80/50液體裝卸設備1臺
一、鶴管主要參數?

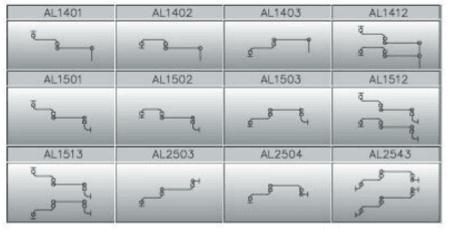

型號：AL1412
適用介質：氨水；
公稱口徑：DN50；
設計溫度：-196°C—250°C；
設計壓力：-0.08Mpa—6.0Mpa?
管道材質：304不銹鋼
二、鶴管部件組成
1、連接法蘭，DN50法蘭。
2、旋轉接頭?用于臂的旋轉運動，鶴管采用4只旋轉接頭。
3、內臂：連接接口與外臂之間的部分，可在水平面上回轉。
4、外臂：為鶴管的主體部分，可以實現水平方向360°，垂直方向 75°范圍的回轉。
5、中間彎管。
6、氣相管（AL1412/3型）：采用不銹鋼金屬軟管導出揮發的氣體介質。
7、垂管：實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。?
8、平衡系統：?
用以平衡外臂及垂管的重量，這
樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。?
9、真空短路閥/排氣閥：
真空短路閥確保殘余介質從鶴管中排空，排氣閥用于卸車鶴管垂管內氣體排出。
10、錐體密封帽：
用于裝車口密封，防止罐內氨氣泄漏至空氣，錐體密封帽相關部件都必須為防氨材質。錐體密封帽為非標件，各制造商制造尺寸不一致，要求錐體密封帽*大直徑≥φ360mm以上，小端直徑≤φ100mm。

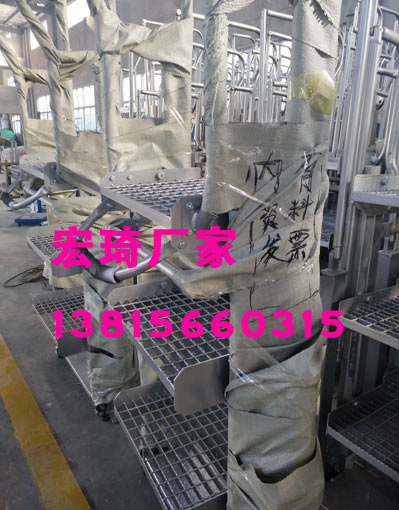

鶴管三步梯的使用：
活動梯/鶴管三步梯要求整體采用鍍鋅處理(包括扶手、框架結構)后再噴涂兩遍面漆，以達到外形美觀且防腐、耐用。防護用涂料應是有效期內額合格產品，涂料顏色、種類符合技術要求。各零部件在涂漆前，應清除表面鐵銹、氧化皮、焊渣、毛刺、油水等污物。
