萬向充裝管道系統流體裝卸鶴管系統安裝、密封圈密封帽使用與維修手冊

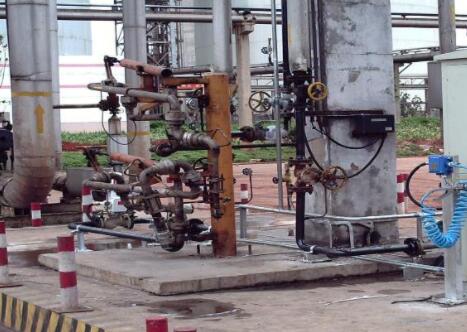

裝卸鶴管安裝手冊
1.1裝卸鶴管安裝及調試方法
安裝立柱:按照，《產品包絡線圖》的方向?qū)⒘⒅c用戶
預理基礎上的4只
M20預理 螺栓對正、緊固
。
◆用水平尺校準立柱與站臺垂直度。
1.2裝卸鶴管
◆在不拆開內外臂包扎帶的前提下起吊臂管主體，將內臂立軸
的軸承座和入口連接件用4只M16X 55螺栓緊固在立柱的連
接支架上。
◆用水平尺校準入口法蘭的水平。
◆檢查外臂，上彈簧缸，不得從支架上脫落，確認無誤后用鉗子
剪開內外臂的包裝鋼絲。
在拆除鋼絲時應注意安全，防止因外臂突然上仰或下俯碰傷
安裝人員。
如果彈簧缸在運輸中脫落則應將外臂垂管端用繩索或支撐
物固定再拆除包裝鋼絲，然后王拾外臂將彈簧缸掛上支架。
蓋上彈簧缸封帽。
1.3安裝導靜電帶
◆先撕除導電連接板上的包裝物，并將連接板
上的異物打磨干凈
。
◆將短的一根兩端分別與立軸和立柱上的導
電連接板連接。
◆把帶導電夾的一根連在外臂1外伸臂附近的導
電連接板上。
◆把長的一根導電帶連在中間連接件附近的內
臂和外臂的導連接板上。
2.1裝卸車前的準備工作
檢查導靜電系統的電阻不大于10歐姆;在進車之前應保證裝卸鶴管處于復位
并鎖定狀態，防止被槽車撞擊。
2.2裝卸車作業
◆引導槽車進入工作區域，槽車接口的停靠位置參見《產品包絡線圖》
◆檢查槽車接口的閥處于關閉狀態。
◆打開裝卸鶴管立柱上的內臂鎖緊機構手柄。手提液相/氣相管外伸臂手柄，將臂
從掛鉤上摘下，移動臂至槽車接口。
◆打開液相/氣相管外伸臂接車端快速接頭，將裝卸鶴管液相/氣相管的外伸臂的
快裝接頭與槽車液相/氣相接口的快裝接頭對接。
◆將導電鉗夾在槽車上，按用戶裝卸車工序進行開泵、開閥等裝車作業。
2.3裝卸車完畢
◆裝車完畢后，按用戶裝卸車工序關閉泵、閥，將導電夾復位。
◆分別將外伸臂快裝接頭與槽車液相/氣相接口的快裝接頭脫開。
◆將裝卸鶴管液相/氣相管操作至內外臂全部復位鎖定狀態，掛好外伸臂。
◆蓋好液相/氣相外伸臂快裝接頭與槽車液相/氣相快裝接頭的封蓋。
3.1日常檢查和維護
檢查導靜電系統(如果有)的電阻不大于10歐姆，否則不得作業:更換損壞的導電帶;
打磨或更換污損或氧化的觸點等。檢查并及時緊固所有松動的螺絲。
3.2潤滑
每1-2年打開外臂平衡彈簧缸塑料蓋并下壓外臂，使彈簧壓縮，這時在缸體內加注鈣
基或鋰基潤滑脂。每1-2年對旋轉接頭進行一次換酯潤滑，方法如下:擰開旋轉接
頭外圈.上的兩個螺塞，向其中的一個孔往入干凈的鋰基潤滑脂，直至從另一個孔流出
干凈的潤滑脂為止(在注脂中不要讓滾珠滾出來)，然后擰上螺塞，轉動臂使旋轉接
頭轉動，每轉動1/4圈重復按a方法注潤滑脂一次，直至一圈。
3.3 外臂平衡調節
松開旋轉接頭連接板上固定彈簧缸桿連接頭的兩組M20螺栓連接件，向上或向下調
整彈簧缸桿連接頭在長孔內的位置，即可調整彈簧缸拉力矩，調整好后，緊固所
開的螺栓。
▲必要時打開彈簧缸后蓋，拆下桿上的M20扁螺母，卸下月牙板后擰動M20螺母，調
節彈簧預緊力后將彈簧缸復原。
▲實在不能調整好，換彈簧缸。
3.4 更換主密封圈
長年使用的密封圈會因磨損而發生滲漏，這時應及時更換主密封圈。
如滲漏.發生在連有彈簧缸的旋轉接頭上，應先拆除彈簧缸松開連接旋轉接頭外圈
和法蘭的內六角螺栓，拆除原主密封圈。
用干凈棉紗擦干凈內圈和法蘭密封面。
取一個新主密封圈涂上潤滑脂后放入密封槽中。
將旋轉接頭和上面的連接件復原。
鶴管密封圈安裝使用注意：
更換主密封圈后一般都要為該旋轉接頭按3.2條款做一次
潤滑。
操作人員進行裝卸車時應穿能導除靜電的衣服、手套及鞋子，
使用不產生火花的工具。
臂只在裝卸作業或維修保養時打開，其余時間均處在復位
狀態!
在臂沒有復位前，槽車不得進入裝卸工作區;嚴禁在作業
現場修車;裝卸車作業時嚴禁槽車移動!
操作臂時嚴禁將導靜電裝置上的任何零部件作為著力點拉扯!
嚴禁在暴風雨及惡劣的天氣條件下進行裝卸作業。

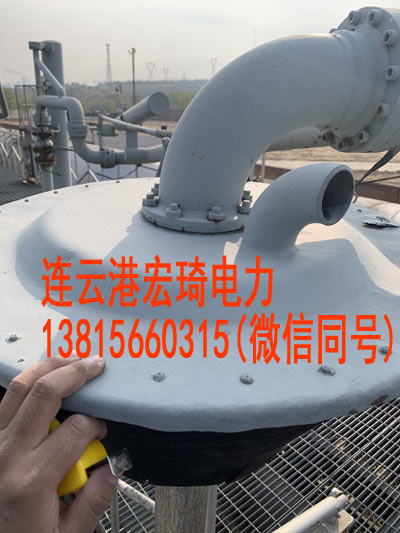

槽車鶴管移動式密封帽使用
目前，國家大中型煉廠、化工廠廣泛應用大鶴管來向鐵路槽車灌裝液體化學品(汽油、石腦油、苯等)，由于槽車減振彈簧彈性不同，導致槽車罐口傾斜，槽車鶴管垂管(液體化學品通過垂管注入槽車中)不能準確從罐口中央插入，從而無法實現密封裝車。灌裝時產生大量有毒揮發氣，不但污染環境，而且危害工作人員身體健康，還造成了大量浪費。因此。常在槽車鶴管垂管處裝有密封帽，并將有毒氣體引導到有毒氣體處理裝置內，避免灌裝時大量有毒氣體揮發，然而傳統設置在槽車鶴管垂管上的密封帽的靈活性差、密閉效果不好。
本說明書只針對所配備的產品，若用于其它產品，本公司無
法保證其使用效果。
未經本公司授權，用戶切勿對本設備進行改造;在使用過程
中如遇問題解決不了，請與本公司聯系解決。
