低溫鶴管低溫拉斷閥及快速接頭0形圈失效泄漏原因分析？

（1）低溫拉斷閥。形密封圈脆斷失效。拉斷閥閥體內有3個。形密封圈，材料為氟橡膠；由于氟橡膠的耐低溫性能一般，它能保持彈性的極限溫度一般為（-15?-20）弋,氟橡膠玻璃化溫度在-20。（2左右：橡膠在達到玻璃化溫度后，分子鏈段會凍結,橡膠硬化變脆,呈現玻璃態,喪失橡膠彈性。液氨在充裝
過程中，鶴管泄壓時液氨迅速氣化可導致鶴管內壁溫度快速下降至（-20—30）°C，氟橡膠由高彈狀態迅速進入玻璃化溫度而彈性消失,在介質壓力作用下，出現。形圈脆斷（圖3）,即氟橡膠0形密封圈無法滿足低溫運行要求。
（2）低溫拉斷閥拉斷螺桿斷裂密封失效（圖4）。DN50mm拉斷閥拉斷強度應力為13kN,DN25mm拉斷閥拉斷強度應力為4.8kN。拉斷閥大拉力強度原則上將純軸向張力作為計算基礎，即管線收到的張力平均分配到3顆拉斷螺桿上。在實際工況下，拉斷閥受到斜向張力,斜拉角度越大，張力負荷越集中在一顆或多兩顆拉斷螺桿
上，這時拉斷閥在較低閾值圖3拉斷閥0形密封圈脆斷發生斷裂。而受到斜線張力更接近實際工況，在裝車過程中拉斷閥長期受到一個方向斜向張力作用（拉斷閥外側一段的重量及拉斷閥內側一段鶴臂拉簧拉力），導致一顆螺桿集中受力，使得一顆拉斷螺桿延伸預緊力不夠,導致拉斷閥中體密封泄漏。由于N25mm拉斷閥拉斷強度較低，在鶴管對接安裝及充裝過程中受到斜線張力大于單個拉斷螺桿閾值，導致了N25mm拉斷閥拉斷螺桿斷裂。
（3）低溫拉斷閥卡箍密封失效（圖5）。拉斷閥卡箍連接結構裝配缺陷將嚴重影響卡箍密封的可靠性和穩定性�？ü垦b配過松:裝配過松致使裝配完成后連接部位沒有被完全約束,受到擾動可以在一定范圍內位移，密封效果降低�？ü垦b配過緊:裝配過勁致使密封圈處于壓縮狀態，使用時間越長、壓縮率越大，則由橡膠應力松弛而產生的應力下降就越大，以致密封圈彈性 圖6卡箍密封圈擠壓咬傷下降密封能力降低�？ü績蓚�(cè)無支撐或吊架:卡箍密封處不能承受過大的徑向力，一般要求在卡箍兩側安裝支撐或吊架。由于拉斷閥卡箍兩側無固定支撐，裝車過程中卡箍密封部位承受一定的扭力和彎矩，卡箍密封圈擠壓形成擠壓咬傷，致使卡箍密封圈密封性能下降（圖6）。
低溫鶴管快速接頭0形圈密封失效

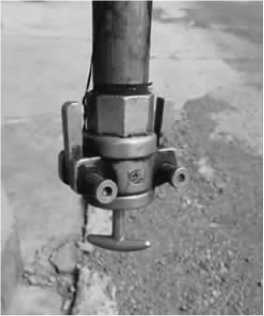

（1）扭曲現象。快速接頭（圖7）與槽車對接時,0形圈沿周向發生扭轉滾動，造成0形圈扭曲損壞和泄漏（圖8）。
（2）磨粒磨損現象。當工作環境中的灰塵和沙粒等被粘附在密封的間隙表面，成為侵入0形密封圈表面的磨粒，加速了0形圈的磨損，以致失去密封性。
