液氨裝卸鶴管（密封帽、密封圈、快速接頭、緊急拉斷閥）密封失效與改進措施

     液氨裝卸鶴管（密封帽、密封圈、快速接頭、緊急拉斷閥）密封失效與改進措施,在充裝過程中液氨裝車鶴管多次出現泄漏問題。分析主要原因，給出合理改進方案，使主要部件（包括旋轉接頭、拉斷閥以及密封圈等）具有更高的密封可靠性，確保獲得更加安全的液氨裝卸鶴管充裝效果。
     為確保液氨充裝過程具有更高的安全性，采用萬向充裝管道系統（鶴管）替換原來的金屬軟管以充裝液氨。在實際工作中，鶴管的密封圈、卡箍式密封、旋轉接頭等重要部件的密封經常出現失效現象。雖然相較于金屬軟管，液氨鶴管如果出現失效，通常不會導致十分嚴重的泄漏事故，但同樣可能引起中毒或是環境污染等問題。采取設備附件加強、拉斷閥結構更換以及密封圈材料升級等途徑，來提升鶴管安全性，有助于低溫裝卸設備以及液氨鶴管的日常維護工作的順利開展。
1液氨裝卸鶴管本體技術方案

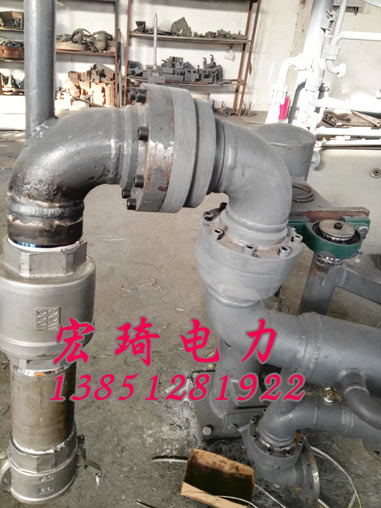

     立柱固定在棧橋或地面上，用于支撐鶴管，改善回轉接斗的受力狀態，延長回轉接頭的使用壽命，便于安裝。外臂與內臂及聯接臂通過聯接管連接，為鶴管的主要部分�？梢詫崿F(xiàn)水平和垂直方向范圍的回轉。外臂可在工作范圍內自由回轉，使裝卸臂可以輕松實現與罐車的對接。過流部件材料可選用304。內臂與接口相聯接，可在水平面上回轉。與外臂通過聯接管連接。過流部件材料可選用304。液相、氣相聯接臂一端與外臂相連，另一端與罐車對接以完成裝卸作業。液相DN50/氣相DN25。過流部件材料可選用304。底部裝卸鶴管的管端部帶有干式快速接頭與罐車對接，一端整齊布置有氮氣吹掃和殘液回收管線。
     加裝氮氣吹掃及殘液回收管線總重小于90kg。氣液相低溫切斷球閥帶有防誤開及防爆設計。內臂鎖緊機構是位于立柱及內臂之間的一個機械機構，可將內臂鎖緊在該位置。這樣可以防止因大風環境，或因非操作人員操作使鶴臂周圍建筑受損。拉斷閥使設備能夠自動、瞬間脫離；脫離后兩部分能有效密封并自動關閉，實現零泄漏；避免常規操作時出現“脫離”。閥體采用304或更高性能材料，無縫鋼管由模具壓制而成，與以往鑄件相比，具有結構小巧，外形美觀、重量輕、零泄漏等特點。氮氣吹掃及殘液回收管線采用Φ10不銹鋼管，加裝單向閥和切斷球閥，材料均為304或更高性能材料。殘液回收管線采用DN15不銹鋼管，加裝切斷球閥，材料均為304或更高性能材料。
2液氨裝卸鶴管密封失效分析
2.1快速接頭主密封失效原因分析
     （1）快速接頭主密封圈主要包括內襯膨脹圈彈片和聚四氟乙烯等，其中前者可使密封圈具有更高的彈性，達到密封補償?shù)哪康�。由于主密封和液氨介質是直接接觸，當出現鶴管泄壓的情況，將產生冷流現象，引起密封圈（其材料為PTFE聚四氟乙烯）出現冷縮失彈現象，降低密封性能。在高彈狀態下，如果主密封圈進入到冷流狀態中，則密封圈會出現顯著收縮。304彈片硬度較高，密封圈發生冷縮后，彈片會出現翅片脆斷的現象，終導致主密封發生失效，導致液氨泄漏。
     （2）液氨裝卸鶴管時，由于在旋轉接頭的滾道中，其滾球未得到充分潤滑，從而發生卡澀。如果又受到外力及部件的自重影響，會出現主密封圈及滾球受力不均勻的問題。在長時間運轉后，將導致主密封圈中發生不均勻的磨損現象，而又不能通過內襯膨脹圈進行有效補償，終該部位出現輕微泄漏問題。
2.2拉斷閥失效泄漏原因分析
     （1）O形密封圈出現脆斷而失效的問題。拉斷閥中有3個O形密封圈，均采用氟橡膠制作。由于該類材料的耐低溫性不高，其具有彈性極限溫度通常處于-15~-20益，且具有大約-20益的玻璃化溫度。當該材料處于此溫度值后，其中的分子鏈段將逐漸凍結，導致其逐漸硬化并且變脆，具有玻璃態的特征，不再具有橡膠材料自身的彈性特點。充裝液氨時，如果鶴管出現泄壓現象，則液氨將立即發生氣化，從而引起鶴管的內壁迅速降溫到-20~-30益。氟橡膠材料也從之前的高彈狀態馬上失去彈性，如果受到介質壓力的外在影響，O形圈將會發生脆斷。由此，不符合低溫工作方面的相關要求。
     （2）拉斷螺桿發生斷裂，導致密封失效問題。DN50mm規格的拉斷閥拉斷強度應力為13kN，如是DN25mm規格，則該值等于4.8kN。應基于純軸向張力來計算拉斷閥大拉力強度原則，即在三顆拉斷螺桿之上均分管線所收張力。通常而言，在拉斷閥上承受的是斜向張力，增加斜拉角的值，將會逐漸在1~2個拉斷螺桿之上集中張力負荷，則在較小的閾值下，拉斷閥將會斷裂。斜線張力與真正的工況條件較為接近，裝車時拉斷閥始終承受某個方向的斜向張力作用，這個張力主要是由拉斷閥內側鶴臂拉簧拉力和其自身重量引起，使得一顆螺桿存在集中承受外力的現象。導致一顆拉斷螺栓延伸預緊力不足，則會引起泄漏。由于DN25mm規格的拉斷閥具有相對較小的拉斷強度，因此在安裝鶴管和進行充裝操作時，斜向張力會超過單一螺桿上的閾值，終引起螺桿斷裂。
     （3）密封帽卡箍出現密封失效的問題。如果卡箍連接方式存在缺陷，則有可能對卡箍密封的安全性造成巨大影響。先，如果采用過松的卡箍裝配，則會使連接部位未受到完全約束，在一定的外界擾動作用下會出現位移現象，顯著影響密封效果。其次，如果采用過緊的卡箍裝配，則會導致密封圈長期處在受壓狀態中，當其服役時間延長或增加壓縮率，由于橡膠材料出現應力松弛現象，由此顯著降低應力，使得密封性受到較大影響。而且，如果卡箍周邊沒有設置吊架或者支撐，則在其密封的部位上無法承受較高徑向作用力，因此，非常有必要安裝吊架或是支撐。否則，裝車時卡箍密封的相關位置會受到彎矩及扭力作用，則密封圈受到一定的擠壓而導致咬傷，終影響其密封性能。
2.3快速接頭O形圈密封失效
     （1）出現扭曲損壞的問題。在將槽車和快速接頭進行相互對接的過程中，O形圈會沿著其周向而逐漸扭轉滾動，終導致扭曲及泄漏問題。
     （2）出現磨粒磨損行為。正常工作時，往往有沙粒及灰塵等細小顆粒粘到密封間隙的外表面區域上，對此處產生磨粒磨損作用，從而影響其密封性。
3改進措施
3.1旋轉接頭改進措施
     （1）在進行液氨裝車時，需要保證操作平穩，避免泄漏的液氨發生汽化在鶴管外表面區域結霜，從而有效規避主密封圈失去彈性，取得良好密封效果。
     （2）采用316L不銹鋼彈片替換304不銹鋼彈片，使得彈片的硬度相應降低，除了符合密封圈彈性方面要求外，也明顯降低主密封彈片發生脆斷現象的概率。
     （3）定期且合理地潤滑旋轉接頭滾道滾球，有效避免出現卡澀現象，降低主密封面發生磨損的程度。為此，需要結合使用鶴管的實際頻次，每隔1~3月，在旋轉接頭中添加潤滑脂。
3.2拉斷閥密封改進措施
     （1）以三元乙丙橡膠材料制備O形密封圈。主要是由于該類材料的低溫性能及耐氨性都較為優異，具有大約-60益的玻璃化溫度，能夠符合低溫環境下工作的相關要求，盡可能降低裝車時密封圈發生脆斷的概率。
     （2）氣相鶴管DN25mm。由于拉斷閥具有相對較低的拉斷強度，因此進行充裝時其會承受斜向張力，引起拉斷螺桿發生斷裂。由于不能有效消除拉斷閥上的斜向張力，可采用大規格的拉斷閥（例如DN50mm），從而增強其抗拉斷性能，使其具有更好的安全性。對于氣相鶴管，可采用DN50mm規格的氣相鶴臂，DN25mm規格的氣相鶴臂，DN25mm/DN50mm規格的異徑接頭，DN50mm規格的拉斷閥以及旋轉接頭等。
     （3）在安裝卡箍密封結構過程中，卡箍螺栓上的預緊力以及安裝位置的同心度均不容易有效控制。由于未在卡箍周圍設置固定的支撐，因此其密封部位存在徑向力，影響其密封效果。為此，應該采用螺紋連接拉斷閥，此外選擇螺紋+靜密封圈密封的形式，顯著地增加其安全可靠性。
3.3快速接頭O形圈整改措施
     （1）對于密封間隙，應使用具有合適硬度值的密封材料來有效控制。由于O形圈具有HS（60~90）的硬度值，低壓時會采用低硬度材料，高壓情況則選擇硬度較高的材料。此外，在安裝過程中，需潤滑接頭以及密封的部位，避免出現扭轉損傷的現象。
     （2）裝車過程結束后，需蓋好接頭上的防塵蓋，避免顆粒進入。
     在深入分析液氨裝卸鶴管密封部位出現失效問題基礎上，提出合理改進措施，促進鶴管裝車過程具有更高的安全可靠性，有效避免密封部位出現泄漏現象，有助于促進低溫裝卸設備和液氨裝卸鶴管的日常保養，實用效果良好。
