槽車鶴管AL1412密封裝車鶴管安裝使用分析說明？

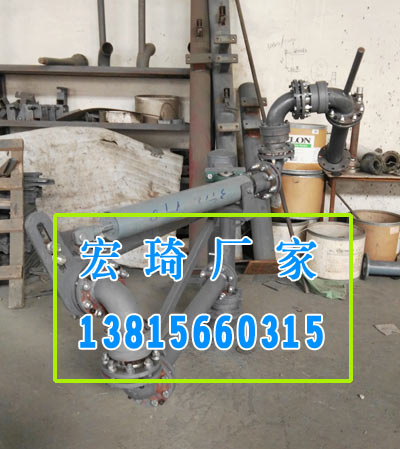

     槽車鶴管AL1412密封裝車鶴管安裝使用分析說明？通過對苯類、酫類、酮類等有毒有害化工品頂部裝車現場的分析，介紹了通過氣動馬達控制鶴管內外臂水平運動，通過氣缸控制外臂上仰和下俯運動，通過氣動控制系統控制氣動密封裝置氣囊漲開和收縮實現密閉裝車，操作人員只需在裝車臺上操作控制閥即可控制鶴管的展開、收攏和密封裝置的鎖緊、松開。裝車作業實現了自動化，裝車作業時密封裝置與槽車口處的密封性能達到《儲油庫大氣污染物排放標準》（GB20950-2007）的密封要求。
     目前國內石化行業很多有毒有害的化工品如酫類、苯類、酮類等裝車現場仍用人工拖拉軟管或手動鶴管（鶴管內外臂的展開、收回，外臂的上仰、下俯都依靠人工推拉）操作人員要抱著鶴管從裝車臺到槽車上，將垂管插入或拔出槽車，槽車高度在2~5m之間且不平整，在車頂上作員有發生高處墜落的危險，鶴管比軟管要重，裝車量大時操作人員的勞動強度也大。
     對于甲B乙A應采用帶回氣管線的頂部密封帽（蓋），密閉液下裝車，垂管末端應采用分流口形式，同時應在沖裝前將垂管伸入槽罐底部。油品蒸發損耗會減少油品數量，造成經濟損失，而且會污染環境并危害人體的健康。據統計，2004年全國消耗汽油約8000萬t，僅在裝卸過程中油氣揮發造成的損失就有24萬t，總價值近10億元。每年蒸發的油氣已經成為大氣不可忽視的重要污染源之一。油品的大量蒸發或直接排放不僅造成石油產品的嚴重?fù)p失和質量下降，并且留下重大的火災隱患。
     目前頂部裝車鶴管的密封蓋有平面式、錐面式、磁鐵式、布袋式等形式，密封蓋因為槽車罐口不統一、罐口多為鋼板卷制、焊接、沖壓或鑄造成型，存在口徑差別大、平面不平、粗糙等缺陷，加之密封壓力不夠等原因造成大量的揮發氣體從槽車口處泄漏，在裝車現場存在大量的油氣集聚，嚴重污染環境，同時還會發生火災、爆炸事故和急慢性中毒事故。由于國家對環境保護的治理力度越來越大，國家規定“汽油、石腦油、航空煤油、溶劑油或類似性質油品的裝載系統應設置油氣回收設施”油氣密閉收集系統，任何泄漏點排放的油氣體積分?jǐn)?shù)不應超過0.05%。許多現場都安裝了油氣回收裝置來處理揮發出來的油氣。但由于油氣回收工藝管線及阻火器的壓力大于大氣的壓力。使大量的油氣從槽車口處泄漏，進入油氣回收里的油氣少，回收效率低。所以油品或化工品裝車需要解決的是鶴管自動化控制和密封蓋的密封嚴密性。
     我公司通過與高校及研究院合作，吸取了國內外先進的技術，不斷的研究摸索，研發了氣動密封裝車鶴管和氣動上裝密封裝置，該項技術達到國內先進水平。
     氣動密閉裝車鶴管的原理:對于裝載易揮發介質，鶴管設液相和氣相兩條管線，裝車時液相介質從液相管道進入槽車，揮發油氣及罐內的空氣從氣相管線進入油氣回收裝置中進行回收處理實現達標排放，鶴管的內外臂的伸展及收攏、外臂的上仰及下俯都通過氣動控制系統控制，在設計的裝車空間范圍內實現任意位置裝車。
     1.立柱；2.液相接口；3.氣動控制系統；4.內臂鎖緊；5.氣相接口；6.內臂；7.外臂；8.上裝氣動密封裝置；9.防靜電防溢流控制器；10.伸縮垂管；11.鶴管平衡器；12.氣缸驅動組件；13.中彎管；14.氣動馬達蝸輪蝸桿減速機構
     氣動密閉裝車鶴管主要包括圖1所示各部件，鶴管的內臂6、中彎管13、外臂7與伸縮垂管10之間的旋轉部位都設置旋轉接頭，旋轉接頭能實現任意角度旋轉，而且具有優異的密封性能和可靠的支撐剛度，保證鶴管在額定荷載下任意旋轉，不變形，不發生泄漏。立柱1安裝在棧橋上，鶴管的立柱1與內臂6，內臂6與中彎管13，中彎管13與外臂7之間的旋轉接頭上設置低速大扭矩氣動馬達蝸輪蝸桿減速機構14，使鶴管的內臂、外臂的水平擺動實現氣動控制，在內外臂之間安裝氣缸驅動組件12和鶴管平衡器11組件，使外臂相對于內臂上仰、下俯實現氣動控制。鶴管由原來的手工拖拉操作轉化為操作氣動控制閥，現場的儀表風氣源經過調壓、調速驅動氣動馬達及蝸輪螺桿機構帶動旋轉接頭轉動，實現鶴管的內外臂平穩可靠的展開和收攏。儀表風經過調壓和調速后控制內外間的氣缸驅動機構組件實現外臂平穩的上仰下俯。
     對于可燃、榮易產生靜電集聚的介質，嚴禁頂部噴濺裝車，液體裝卸臂應該插入槽車底部，距離槽底約200mm[1]。垂管采用重錘式或彈簧式伸縮垂管，垂管的內套與外套管通過重錘滑輪機構或彈簧連接，當裝車時內套管在介質的沖擊下從外套管伸出，接近罐底（＜200mm），達到液下裝車要求，裝完車后，內套管又在重錘或彈簧力的作用下收縮到外套管內，不影響鶴管從槽車口取出。
     裝卸易揮發且易燃易爆、有毒有害的流體介質時為了減少介質的揮發和流量過大產生的靜電集聚發生火災爆炸事故，國家要求裝卸甲乙類介質時要密閉裝車即槽車口密封裝車，現場各部位氣液相泄漏量不能大于國標的0.05%，鶴管達到液下裝車要求即垂管伸入槽車底以上200mm范圍，先小流量裝車當垂管底部的分流口完全浸入液面以下再大流量裝車，為了能達到上述要求，將垂管分成兩節伸縮套管，套管之間設有密封，利用鋼絲繩或拉簧將兩節套管連接起來，不裝車時在重錘或彈簧的拉力下內套管縮進外套內部，不影響鶴管的展開和收攏以及槽車的進出，裝車時內套管在介質沖擊作用下從外套管中伸入槽車底部達到液下裝車的要求。
     針對頂部裝車鶴管密封效果差的問題，設計一種氣囊式密封裝置，它的密封原理是：利用現場的儀表風氣源，通過調壓、調速，進入密封裝置的橡膠囊腔內，囊腔為封閉結構，外部周邊是橡膠氣囊，內部是鋁合筒體，當儀表風進入囊腔內時，橡膠氣囊受到儀表風壓力向外漲開，囊壁與罐車口內壁緊密接觸并產生適量變形，使油氣無法從罐車口處泄漏，達到良好的密封效果，該密封裝置對于槽車罐口有較大的適用范圍，對于槽車口平面度差、裝車過程中鶴管受外力或震動、槽車沉降等情況都不影響密封效果，適用汽車槽車和火車輕質油槽車。
     上裝鎖緊式密封裝置的整體結構為:大蓋板下部設置密封橡膠墊，橡膠墊內部設置密封橡膠氣囊，橡膠氣囊安裝在蓋板與鋁筒體上，鋁筒起到支撐密封氣囊的作用，鋁筒體下部安裝對位定心錐體，大蓋板上還設有安裝防溢流探頭密封接口，油氣回收接口，蓋板中間安裝伸縮垂管，鶴管垂管從大蓋板的中間穿過。
     氣動控制系統組件包括:氣源球閥、氣動三聯件、調速閥、手動挽向閥、調壓閥、氣囊壓力表等組成，鶴管與密封裝置都采用氣動控制，現場的儀表風氣源通過氣動三聯件除濕、調壓，壓力為0.4~0.5MPa，調速后通過手動換向閥實現內臂、外臂的水平伸展、收攏運動，外背的上仰、下俯運動。通過減壓閥將儀表風壓減小到0.2~0.3MPa通過調速閥調整好速度，通過換向閥實現氣囊式密封裝置的密封和松開。
     裝車流程：當罐車進入鶴管裝車包絡范圍內時，操作內臂氣動換向閥，鶴管的內臂展開，操作外臂氣動換向閥，鶴管的外臂展開，操作外臂上仰下俯換向閥目測垂管與罐車口對位，并使垂管伸入罐車內，密封裝置下降到橡膠墊與罐口接觸，目測橡膠墊能完全蓋住罐口，操作密封裝置換向閥至鎖緊狀態，氣囊漲開，從罐車口內部緊貼罐車口，氣囊產生的壓力使氣囊密封罐車口，開啟油品閥門進行裝車。當裝車結束關閉油品閥門后適當延時，使罐內油氣被充分吸收，操作密封裝置換向閥至松開，氣缸帶動機械鎖緊機構松開并復位，操作垂管換向閥至上升，氣動馬達帶動卷揚機構將三節垂管從罐車中抽出并復位，操作外臂換向閥至收攏，外臂復位。
     經現場使用，氣動上裝鶴管運行可靠，操作方便，減輕了操作人員的作業強度，消除了作業人員頻繁的從棧橋往返槽車而產生高處墜落的安全隱患。上裝鎖緊式密封裝置經大批量裝車檢測，油氣泄漏量為達到《儲油庫大氣污染物排放標準》GB/T20950-2007，現場達到本質安全，消除了因揮發氣體泄漏而產生的火災、爆炸、中毒等生產事故，達到了削除危害，保護環境，節約資源，呵護身心健康的設計要求。
