石化行業一種密封油品裝車鶴管產品使用說明

     石化行業一種密封油品裝車鶴管產品使用說明，目前，公知的油品裝車大鶴管本體是由升降管、三通、行走小車、密閉罩等組合而成。行走小車帶動三通和升降管水平對位，對位完成后，升降管下降，使升降管開口與三通對齊，油品通過升降管和三通進入火車罐口。由于升降管不裝車時完全暴露在空氣中，空氣中的污染物很容易通過升降管開口進入升降管內部和升降管外部，造成裝車過程中油品易被污染。
     全密閉的油品裝車鶴管，包括軌道梁和在軌道梁上移動的行走小車，行走小車上裝有伸縮式升降管，其特點是：在行走小車上方設有罩在伸縮式升降管外部的上密封帽，伸縮式升降管包括內、外套管，在上密封帽上部設有進油管接頭，內套管的上端與進油管接頭相接，進油管接頭另一端與進油復合軟管相接，密封帽內設有外套管升降的驅動機構；在行走小車下部通過直通管與下密封裝置相接，下密封裝置包括上連接板和下連接板，上、下連接板之間設有平衡器，連接板上設有油氣管，在上、下連接板上設有外套管通過的管道通孔，在下連接板的管道通孔內設有調整環，在下連接板下方固定有密閉底板，密閉底板上設有與下連接板的管道通孔相接的過渡孔，過渡孔內設有分流頭密閉罩，分流頭密閉罩通過限位吊桿吊裝在調整環上；在下密封裝置外部套裝有密封帽殼，密封帽殼底部設有與火車罐口相接的密封口。
密封油品裝車鶴管使用特點：
     復合軟管下方設有軟管支撐架。直通管內壁上部設有與外套管配合的除塵圈，直通管內壁下部設有與外套管配合的清潔填料。清潔填料包括柔性石墨和聚四氟乙烯。限位吊桿穿過調整環的內環與外環之間的通孔，在限位吊桿的頂部設有吊在調整環上的掛鉤。密封帽兩側設有固定架，固定架上設有橫梁，上密封帽的上部設有與橫梁配合的行走鎖緊裝置。外套管升降的驅動機構包括兩個對稱設置在外套管外側的鏈輪機構和驅動鏈輪機構上下移動的滑移油缸。
     與現有技術相比，該結構簡單，在外套管升起時，分流頭密閉罩也隨之升起，用來封住調整環內環與外環之間的通孔和密閉底板上的過渡孔，保證油品不被污染；平時不裝車時，也可以保持分流頭密閉罩內部和外套管內部密封，不會被空氣中的雜質污染。

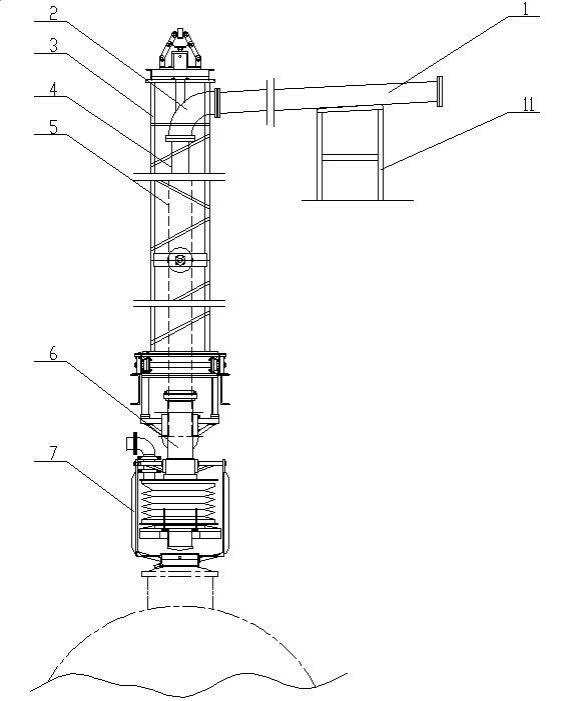

     圖1為本實用新型的結構示意圖。

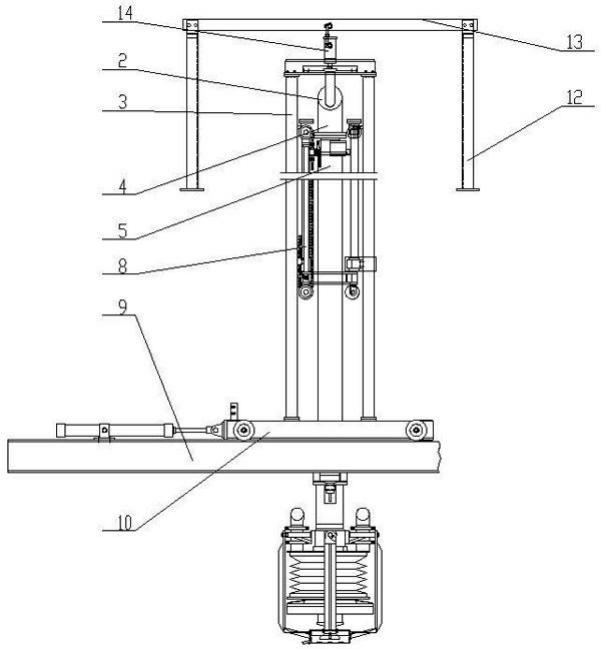

     圖2為圖1的左視圖。

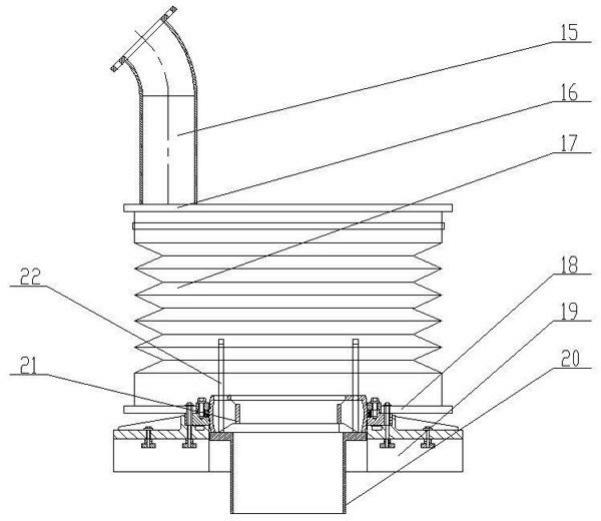

     圖3為下密封帽裝置示意圖。
