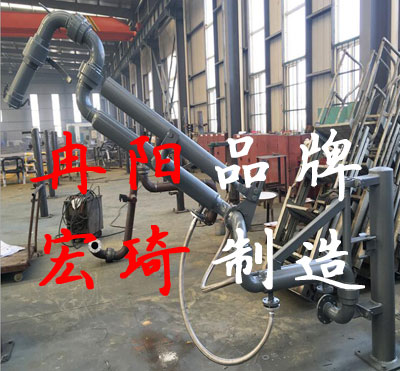

汽車密閉裝車鶴管單臂產品設計使用說明

     汽車密閉裝車鶴管單臂產品設計使用說明，針對目前煉油廠汽油出廠裝車設備存在的問題和缺陷進行了分析與論證,對升降汽缸,導油鶴管、鎖緊機構等主要結構進行了創新設計,新的設備結構簡單、安全可靠、故障率低,成本僅為原設備的一半,能高效、節能、自動地完成汽油密閉定量液下裝車。
     目前國內石化企業汽油產品出廠主要依靠鐵路運輸來解決。汽油在裝車時會產生大量揮發性氣體,若按每車60噸裝載量計,則一車汽油將產生50～60公斤揮發性油汽。油汽逸入空氣中會造成嚴重的環境污染,而且油汽屬易燃易爆氣體,因此也存在著較大的火險隱患。
     國內現有多種密閉狀態下裝車的設備,但在使用過程中都存在著各種各樣的缺陷與不足。將針對使用普遍的四級套筒汽缸式結構進行研究改進,設計一種能夠安全可靠、長周期使用、結構簡單、價格低廉的密閉裝車設備。其性能將大大優于國內現行同類設備。
2、汽車密閉裝車鶴管現行設備性能分析

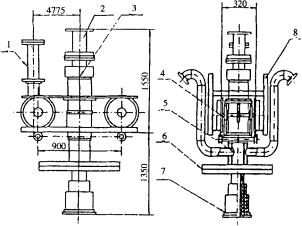

     圖1所示是目前普遍使用的HMZ100/2.4輕油密閉定量液下裝車裝置示意圖。該裝置主要由五大部分組成:行走小車、升降汽缸、導油鶴管、密閉大蓋、輸油汽管箱等。
     其工作原理如圖:行走小車在行走汽缸驅動下,帶動整套裝置沿桁架做一定距離的往復運動,以適應油罐位置的變化。當鎖緊汽缸進氣,如圖2所示,將頂銷1壓下,其下部錐面頂開鎖緊套4,掛桿5隨同四級汽缸一道在氣壓驅動下推動密閉大蓋及導油鶴管一級一級降下(輸油汽管箱掛在汽缸9下端,密閉大蓋與輸油汽管箱外層相連,導油鶴管與輸油汽管箱內層相連,掛桿5下端連接鋼絲繩,吊住鶴管外層一節),使密閉大蓋封住油罐頂部入口,多節式導油鶴管再逐節下落,伸入罐底,以實現液下裝車(液下裝車能使油汽揮發僅為液面裝車的20%左右)。輕油由輸油汽管箱左邊管道進入輸油汽管箱內層,揮發油汽則通過輸油汽管箱內外層之間的夾縫由右邊的管道輸出。目前采用的吸咐回收和冷凝回圖1HMZ-100/2.4輕油密閉裝車裝置示意圖
     1行走汽缸2鎖緊機構3升降汽缸4行走小車5輸油氣管箱6密閉大蓋7導油鶴管8桁架收方法使油汽的體積吸收率和重量吸收率分別為80%和90%,油汽的回收率高,經濟效益較好。
盡管該裝置多年來一直都較好地解決了輕油密閉定量液下裝車問題,但還存在著一些缺陷:
     2.1汽缸壁薄,有一定的橢圓度誤差和變形,使多級汽缸之間的相對運動產生干涉,若變形嚴重,將造成汽缸運行不暢甚至卡死;
     2.2多級汽缸的內層缸內外圓均須加工,造成一定的加工難度,提高了加工成本,還可能需要一些較特殊的設備如大型珩磨機床等;
圖2四級升降汽缸部件示意圖
1頂桿2彈簧3銷軸4鎖緊套5掛桿6汽缸17汽缸28汽缸39汽缸4
     2.3多級汽缸若潤滑不好,也容易發澀而使運行受阻;
     2.4多節式導油鶴管是依靠自重一節一節下落的(共有4節),因間隙不適當,過大或過小及相對晃動而經常造成“咬死”,且由于節與節之間是活套的,外冒也比較嚴重;
     2.5鶴管上端連著的那節活塞浸在油液中,時間長了老化發澀,影響密封性能;
     2.6為防止停氣后鶴管落下,設計了一套鎖緊機構(鶴管不慎落下,會影響火車道行車安全),即升降汽缸上部的鎖緊汽缸部份,進一步增加了升降汽缸部件的復雜程度,使制造和維修難度增大。
3、單密閉裝車鶴管汽油密閉裝車器
3.1可行性分析
     3.1.1以前的油罐車有不同的型號規格,容量從20噸到60噸不等,桁架到槽口的距離在1.1～1.6米之間變化,槽口到罐底的距離也不同,所以裝車高度須適時變化,為了實現液下裝車,故密閉大蓋和導油鶴管高度均應能適時進行調整�，F(xiàn)在的油罐車基本都是60噸車,槽口到桁架的距離也就固定在1.3米左右,故密閉大蓋的下降高度可由一個汽缸控制。
     3.1.2原來的升降汽缸部件重量很大,為了保證鎖緊機構的可靠性,必須有足夠的向上拉力(也導致原結構復雜),若汽缸級數減少,則可適當降低提升機構剛性和強度要求。
     3.1.3密閉裝車鶴管的功用是為進油提供通道,只要保證了足夠的長度(當然伸出長度不應妨礙行車安全),能夠伸入罐底實現液下裝車,其結構形式越簡單越好。
     3.1.4鎖緊裝置是為了避免氣源斷開后內層活塞及導油鶴管在其自重作用下滑落而造成行車事故,在新結構中采用的是單鶴管固連在內層活塞上,可以通過對內層活塞的止動來進行控制。
3.2新型設計
     如圖3所示為單鶴管汽油密閉裝車器示意圖,圖4為升降汽缸與內置式單鶴管結構簡圖。
     3.2.1由一級主汽缸及內層單作用汽缸驅動密閉大蓋連同單鶴管下降。主汽缸和原設計一樣為套筒式汽缸,鶴管與內層活塞固定相連,內層汽缸下端設計鶴管引導部分,裝車前鶴管大部分長度隱藏在缸筒內,輸油汽管箱與主汽缸、密閉大蓋之間的聯接基本不變。為了使主汽缸不至于過長,適當加長輸油汽管箱的長度,并使密閉大蓋下落至其下部,這樣一方面縮短了密閉大蓋到槽口的距離,另一方面也可使鶴管盡可能減少外露。此時,由于汽缸層次減少,活塞面積增大,而提升重量減小,所以汽缸還可小型化;
圖3單鶴管汽油密閉裝車器簡圖
     1提升器2鶴管提升汽缸3行走機構4輸油氣管箱5密閉大蓋6分配器7支架8主汽缸9導輪10繩輪
     3.2.2采用密閉裝車鶴管提升器提升鶴管。如圖3所示,外設獨立汽缸式鶴管提升器,該部件主要由鶴管汽缸、繩輪、導輪及鋼絲繩等組成。鋼絲繩一端連著繩輪,另一端繞過導輪與內層活塞相連。進氣時鶴管在汽缸推動下下降(原設計中鶴管依靠自重下降),能夠達到快速有效的控制鶴管到位裝車,而上升時由鶴管提升器提升鶴管,降低了主汽缸復雜程度,也降低了一些零部件精度要求和加工難度。鶴管設計成單管,完全避免了原設計中由鶴管套接處產生的外冒,當液位到達一定高度后,即當油液將分配器淹沒(在此之前,油液經分配器進入槽車),即可實現完全液下裝車。
圖4升降汽缸與內置式單密閉裝車鶴管結構簡圖
1壓板2主汽缸3內層汽缸4單鶴管5導向裝置
     3.2.3輸油汽管箱與鶴管接觸處設計密封裝置,只有當密閉大蓋蓋緊槽口,鶴管繼續下行至其窄槽對準進油口,油液才會流經鶴管進入槽車,因此不會由于發生誤操作而造成油液溢出,保證裝車的可靠。
3.2.4鎖緊機構的設計
     如圖5所示,用一個小型單作用汽缸和棘輪棘爪機構實行鎖緊。棘輪1裝在繩輪軸3上,棘爪4與活塞連成一體。當裝車完成后,繩輪機構將鶴管完全提上來,小汽缸放氣,在壓縮彈簧的作用下,棘爪4伸出,阻止棘輪反向轉動,即可達到鎖緊目的。
圖5鎖緊機構示意圖
     1棘輪2平鍵3繩輪軸4棘爪5鎖緊汽缸6彈簧
3.3結構對比分析
     3.3.1主體部分升降汽缸級數減少一半,且內層汽缸為單作用缸,大大降低了結構復雜程度,加工難度和生產成本也大為下降(經初步核算,成本僅為原裝置的一半),且泄露點減少,提高了密封性能;
     3.3.2外置式鶴管提升機構及鎖緊機構結構簡單,易于實現,且使主汽缸結構大為簡化。鶴管汽缸與行走汽缸對稱分布在主流缸兩側,更加平衡美觀;
     3.3.3由于結構層次和零件數大大減少,降低了故障發生率,能保證設備長周期可靠運行;
     3.3.4將密閉裝車鶴管的升降由原結構的雙作用汽缸改為兩單作用汽缸,即使在升降汽缸密封失效的情況下,通過鶴管提升器也可將整個鶴管連同輸油汽管箱提起(因為升降汽缸上安裝了一塊壓板,見圖4中零件1)。
     3.3.5由于采用了內置式單鶴管,使密封圈的更換大為簡化。在原設計的裝車裝置上,更換密封元件需采用汽缸整體拆卸方式,一般要在維修車間進行,而新結構只需在無氣源條件下打開上蓋,用用工具取出活塞部件,即可就地更換。
     以上分析了原有輕油火車密閉裝車鶴管設備的弊端,設計了一套安全可靠、成本低廉、維修維護方便的新型裝車設備,若配以自動化控制裝置及光纖液位計,則可實現裝車計量控制、高液位保護、任意設定預裝置、自動打印年月報表等。
