磷酸鹽加藥裝置廠家產品技術與安裝使用目的

      磷酸鹽加藥裝置廠家產品技術與安裝使用目的，現有技術磷酸鹽加藥裝置長期使用過程中常常會出現輸送藥業管道的堵塞，造成計量泵長期輸送大顆粒藥業造成損壞，影響使用壽命，并且先有技術的加藥管路一般采用一個計量泵，即使采用多個也多為串聯連接，輸送和計量效率較低，有待改進，再者現有技術的磷酸鹽加藥裝置液過多會導致溢流，導致一定量的藥劑浪費，有待改進。
      針對現有技術的不足，提供了一種輸送效率好，有效延長計量泵使用壽命，有效防止藥液溢流的磷酸鹽加藥裝置。
      為實現本實用新型目的，提供了以下技術方案：磷酸鹽加藥裝置，其特征在于包括底部基座、設置于基座上的加藥溶解箱，加藥溶解箱頂端設置有攪拌裝置，攪拌裝置攪拌軸伸入加藥溶解箱內，攪拌裝置一側設置有活動可拆卸式溶解筐以及自來水進管，加藥溶解箱側壁設置有側裝式磁翻板液位計，加藥溶解箱底端設置有排污管，加藥溶解箱近頂端設置有溢流出液口，加藥溶解箱近底端設置有兩個出液口，兩個出液口設置連通管道相互并聯，并各自設置一出液管道分別連接一分配母管，出液管道上均各自設置有一計量泵，分配母管間設置有并聯管道并聯，并聯管道上設置藥液出口，溢流出液口設置溢流管道分別連接兩個分配母管。
      出液口與計量泵之間的出液管道上設置有出液球閥。溢流出液口與分配母管之間的溢流管道上依次設置有Y型過濾器、出液球閥以及出液安全閥。
      分配母管上均設置有壓力表，壓力表與分配母管的連接管道上設置有壓力表用球閥、壓力表用緩沖罐。并聯管道上出液球閥和出液止回閥。
      使用磷酸鹽加藥裝置有益效果：本實用新型通過設置并聯的兩個計量泵以及兩個分配母管，并加設過濾器，大大提高了過濾效率以及計量泵的使用壽命，通過增設溢流出液口，防止藥業溢流。

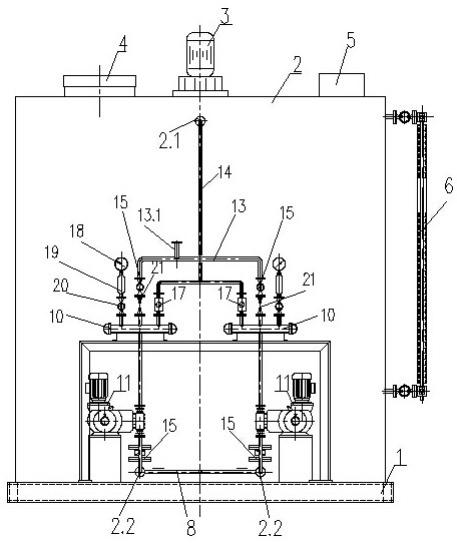

      圖1為磷酸鹽加藥裝置主視圖。

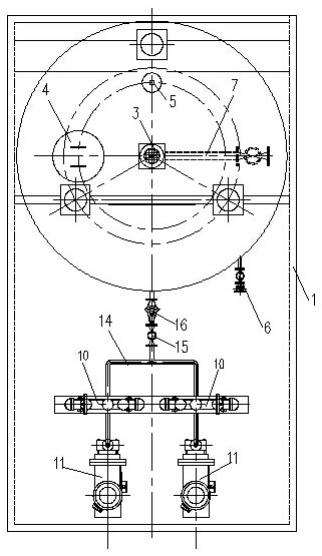

      圖2為圖1的俯視圖。
實施例1:磷酸鹽加藥裝置，包括底部基座1、設置于基座1上的加藥溶解箱2，加藥溶解箱2頂端設置有攪拌裝置3，攪拌裝置3攪拌軸伸入加藥溶解箱1內，攪拌裝置3一側設置有活動可拆卸式溶解筐4以及自來水進管5，加藥溶解箱2側壁設置有側裝式磁翻板液位計6，加藥溶解箱2底端設置有排污管7，加藥溶解箱2近頂端設置有溢流出液口2.1，加藥溶解箱2近底端設置有兩個出液口2.2，兩個出液口2.2設置連通管道8相互并聯，并各自設置一出液管道9分別連接一分配母管10，出液管道9上均各自設置有一計量泵11，分配母管10間設置有并聯管道13并聯，并聯管道13上設置藥液出口13.1，溢流出液口2.1設置溢流管道14分別連接兩個分配母管10。出液口2.2與計量泵11之間的出液管道9上設置有出液球閥15。溢流出液口2.1與分配母管10之間的溢流管道14上依次設置有Y型過濾器16、出液球閥15以及出液安全閥17。分配母管10上均設置有壓力表18，壓力表18與分配母管10的連接管道上設置有壓力表用球閥19、壓力表用緩沖罐20。并聯管道13上出液球閥15和出液止回閥21。
      加藥溶解箱容積：1.0m3
      臺數：1臺
      攪拌機功率：0.75KW，415V
      臺數：1臺
      攪拌箱材質：碳鋼襯膠
      攪拌葉輪、葉軸材質：碳鋼襯塑
      計量泵形式：柱塞式
      計量泵流量：0-60L/H
      計量泵揚程：3.0MPa
      計量泵臺數：2臺
      現場電控箱：1臺
      閥門、管道材質：304不銹鋼。
