上裝鶴管、下裝鶴管、密閉發油鶴管方式（快速接頭、密封帽使用）

上裝鶴管、下裝鶴管、密閉發油鶴管方式（快速接頭、密封帽使用），由于上裝鶴管裝車密閉性問題不易解決,開始采用油罐車下裝方式。與傳統的上裝方式相比，它更有利于環保，使用安全，操作快捷。目前已經成為其它國家的主要的油罐車充裝方式。下裝方式是指鶴管與油罐車底部對接的裝置，由旋轉接頭、軟管、平衡系統和對接接頭組成，如圖1所示。

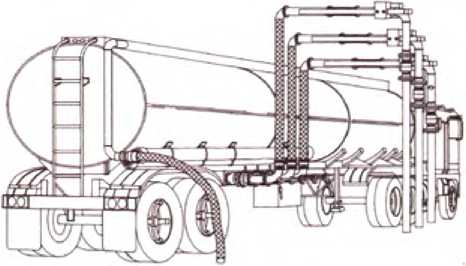

圖1下裝鶴管裝車方式

雖然下裝鶴管具有較明顯的密閉性優點，但是其主要的問題在于改造工程量大，設備成本高、占地面積大，因而在現有的油庫中全面推廣存在一定的難度。

針對上述問題，研發密閉效果好、既具有下裝鶴管優點，又具有改造T程小、成本低的特點的上裝密閉發油鶴管是在上裝發油條件下解決油氣回收問題的關鍵。

上裝密閉發油鶴管關鍵零部件的設計

快速分離閥快速接頭的設計

下裝鶴管之所以能夠?qū)崿F(xiàn)密閉發油，關鍵設備是基于APIRPI004標準的干式閥-干式閥實現密閉的原理是閥芯能夠在彈簧的作用下，自動回位封閉由于液體靜壓作用，干式閥在分離過程中會有少量的泄漏，根據API標準，其泄漏量應少于5mL。

上裝快速分離閥是借鑒下裝鶴管的干式閥TZ作原理進行設計制造的。由于快速分離閥位于液面以上,上裝發油的壓力小于下裝發油，考慮到制造方便，將干式閥碰鉤連接鎖緊機構修改采用快速接頭的偏心凸輪夾緊機構，以適應生產丁藝的變化。

其工作原理是當兩部分閥體對接后，陰端偏心凸輪夾緊扣入陽端閥座壓緊槽內，實現陰、陽端閥座密閉對接，閥芯緊密相對。轉動陰端操作手柄，通過閥芯凸輪軸帶動連桿機構，推動陰端閥芯移動.使陽端閥芯離開閥座,打開通道，介質可以流過。關閉時.反向轉動手柄,陰端閥芯后退關閉陰端；陽端閥芯在彈簧作用下復位，實現關閉。

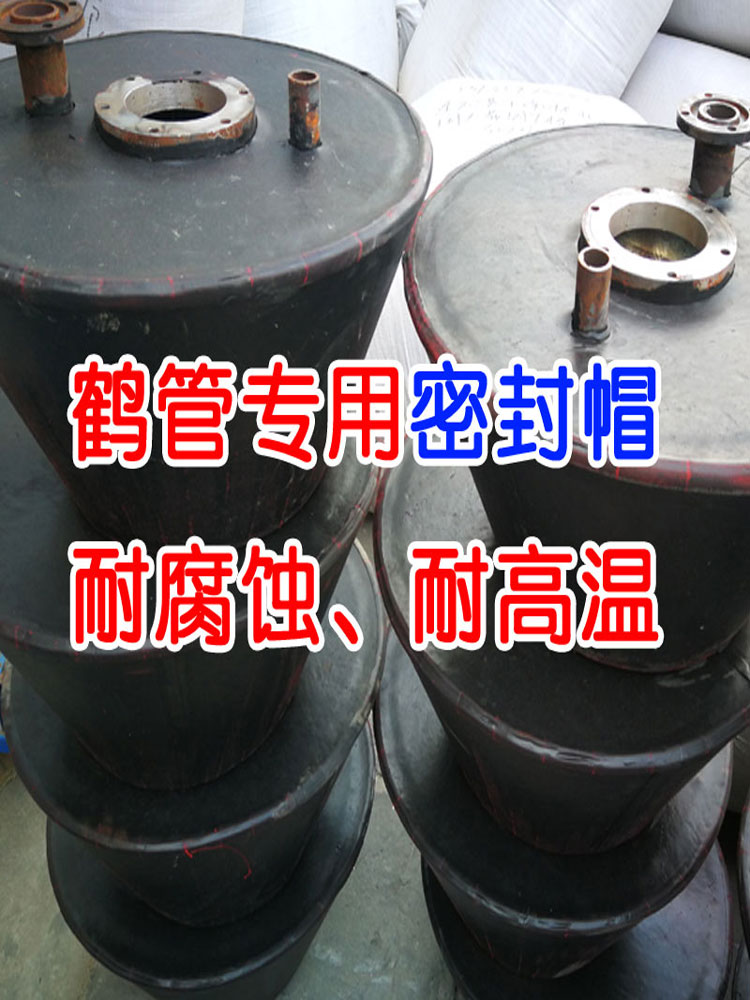

由于快速分離閥分離時不承受液體靜壓，且陰、陽端閥芯能分別快速封閉各自閥座，所以沒有任何殘余油品和油氣泄漏（這里推薦安裝密封帽）,實際測試泄漏量少于1mL,實現安全環保的裝車，這種零泄漏快速分離接頭陰端安裝在上裝鶴管的軟管末端.陽端安裝在罐車改造后裝車人孔蓋上。其結構如圖2所示。

鶴管的改造

為了降低改造成本.佳途徑就是利用原有的鶴管結構。在改造中,僅將原鶴管的硬質垂管部分以金屬軟管更換.并在末端安裝陰端分離閥，其余結構不變。軟管的長度確定后，要根據所更換的垂管重量來調整原有鶴管的平衡配重,保證使用的靈活性。

油罐車鶴管的改造

由于上裝密閉發油鶴管與罐車采用快速分離閥連接，因此現有油罐車必須經過改造才能實現密閉發油。在汽車油罐車改造設計方案上，提出了少改動、不動火、簡化安裝、降低成本的原則，盡量只改動油罐車人孔蓋部件。在人孔蓋部件上，安裝了上裝快速分離閥(陽端)接頭、帶自封的油氣快速接頭；還有從安全保護的要求出發，安裝防靜電溢油探桿，并與集散定量裝車系統相連，實現裝車自動化;根據浸沒式發油的要求,在人孔蓋下固定安裝垂管,使垂管下部與油罐底的距離符合安全要求，避免液體飛濺產生靜電。

具體的油罐車改造方案如圖3所示。油罐車人孔蓋改造前后對比見圖4。
