裝卸鶴管收發油進行水力計算分析說明
對裝卸鶴管收發油過程中的水力平衡模型進行了分析，對數值計算方法進行了研充，對水力過程進行迭代求釁，程序可用于油庫設計及改送讓程中的計算、分析、優化設計等環節。
裝卸鶴管收發油是油庫油品裝卸的主要方式。在油庫設計、改造過程中對管路的水力平衡及校核過程均涉及到對裝卸鶴管的水力計算，然而由于裝卸鶴管數目多，運行時的組合方案多，其水力計算過程較為復雜，需要對其計算過程進行編程。通過水力計算分析，建立裝卸鶴管收發油的水力平衡方程，確定了數值計算方法，用于對裝卸鶴管收發油進行水力計算。
1水力計算分析
1.1基本方程
|
裝卸鶴管收發油時一般由離心泵提供動力，泵機的 |
|
|
特征曲線方程為， |
|
|
H=a—bQz |
⑴ |
|
管道摩阻公式=驚 |
(2) |
|
沿程摩阻系數計算公式， |
|
|
丄=_傾亠+251 VTg7'42ReVT |
(3) |
1.2水力平衡方程
裝卸鶴管收發油的作業布置方式一般有兩種，一側和對稱排列收發油，一側排列方式為裝卸鶴管在主管路的一側依次展開。對稱排列方式為裝卸鶴管在主管路的兩邊對稱依次展開。主管路、分支管路、以及裝卸鶴管的流量、管徑均有差別，設主管路流量為Q。揚程為開n個裝卸鶴管，各裝卸鶴管流量依次為Ql,Qz，Q3,……Qn,裝卸鶴管摩阻損耗為hu,裝卸鶴管相應支管摩阻為主管摩阻及管路高差為H-則有如下關系：
水力平衡方程為：因此，問題變?yōu)閷?/font>n個未知量解Q,,Q2,Q3,Q„解n—l個如(7)式形式的方程加(4)式組成的方程組的問題，約束條件為(5)式。采用常規解法相對復雜，同時(3)式為隱式方程，采用常規解法亦很困難，因此，采用計算機編程對上訴方程進行迭代求解。

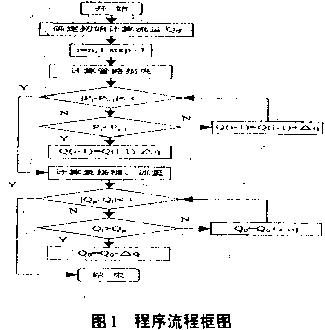

2數值計算方法對于(7)式,i=n—1時，只有Qn-t.Qn兩個未知量，對Q”賦初值，通過迭代解(7)式可求得Qi,如此從后至前，依次遞推，可求得各分支管路的流量、泵流量及沿程總摩阻，將求得的結果代入(4)式校核，若沿程摩阻大于泵揚程，則減小Q的值，反之，則增大Qn,如此反復，直至沿程總摩阻與泵揚程的差值在給定精度范圍內，退出循環。按以上計算思路編程，主要計算程序框圖如圖1所示。

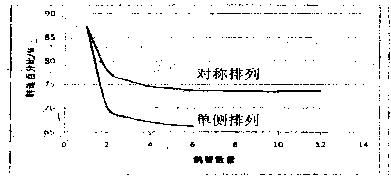

某油庫，棧橋共有航煤裝卸鶴管12根，間距12米，支管內徑100mm,主管內徑150mm,管材為無縫鋼管，泵機采用變頻器調節。對裝卸鶴管收油單側和對稱布置情況的運行工況進行了模擬計算研究。計算結果如圖2所示。
裝卸鶴管收發油工況的水力計算方法進行了理論分析，采用計算機編程，用數值迭代方法進行了求解，程序的實現可對其組合方案進行科學研究，可用于油庫設計、改造中的計算、校核等各環節，保證計算過程中的準確性，并降低技術人員的工作強度。
